WZ-218 全自動濾芯器貼標機

一、基本用途

全自動濾芯器貼標機適用於圓柱形產品定位噴碼，定位/無定位貼標。

二、適用範圍

u 適用標簽：不幹膠標簽、不幹膠膜、電子監管碼、條形碼等

u 適用產品：要求在圓柱形產品上貼標。

u 應用行業：廣泛應用於電子、五金、塑膠、化工、食品、航天事業等行業。

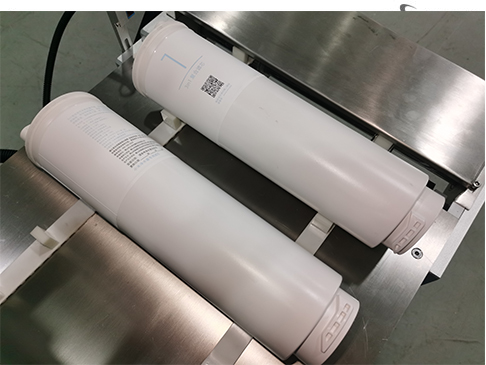

應用實例：濾芯器

三、工作過程

＊核心工作原理：

傳感器檢測到產品經過，發送信號給貼標控製係統，輸送停止運行，定位產品貼標。

＊操作過程：

自動啟動——> 人工將產品放到輸送製定位置向前輸送——>測物傳感器檢測到產品——>輸送停止運行——>定位氣缸1上行——>頂料氣缸伸出，前後方向定位——>定位氣缸2上行——>覆標電機啟動——>定位傳感器檢測到定位點——>牽引電機啟動出標——>測標傳感器檢測到信號—>牽引電機停止出標——>經過一定的覆標時間——>覆標電機停止——>前後定位氣缸複位——>定位氣缸1-2複位——>輸送向前運行——>完成一個貼標流程。

四、技術參數：（以下為標準機型技術參數，其他特殊要求和功能，可量身訂做）。

☆ 貼標精度： ±1mm (不含產品、標簽誤差)；

☆ 貼標速度：15～25件/分鍾（與產品、標簽尺寸有關）；

☆ 適用產品尺寸：直徑：φ40mm～φ100mm

長度：300mm～370mm

☆ 適用標簽尺寸：長度：20mm～320mm

寬度（底紙寬度）：20mm～200mm

☆ 整機尺寸：約3500mm×1200mm×1700mm（長×寬×高）；

☆ 適用電源： 220V/50HZ；

☆ 整機功率： 約2300W

五、功能特點

◆ 精度高，貼標過程均采用定位製貼標，確保產品不產生偏移；

◆ 穩定性高，機器均采用國內外知名品牌電氣件和標準件，設計強度和加工精度都經過嚴格審核；

◆ 適用範圍廣，可滿足各類圓柱形產品貼標；

◆ 調整方便，機械調整部分結構化組合和標簽卷繞的巧妙設計，貼標位置自由度微調方便，使不同產品之間的轉換和標簽卷繞變得簡單、省時；

◆ 智能控製，自動光電追蹤，具備無物不貼標，穩定性高，采用高性能PLC+觸摸屏+光電開關組成的高級電控係統，支持設備7×22小時運轉；

◆ 具有故障報警功能，生產計數功能，省電功能，生產數設定提示功能，參數設置保護功能，標簽即將用完提示功能，漏貼報警功能，漏標重複取標功能。

◆可選配功能和部件：

1.可根據客戶需求定製;

2.可配色帶打碼機；

3可配噴碼機。
